Generatore di funzioni per misure audio

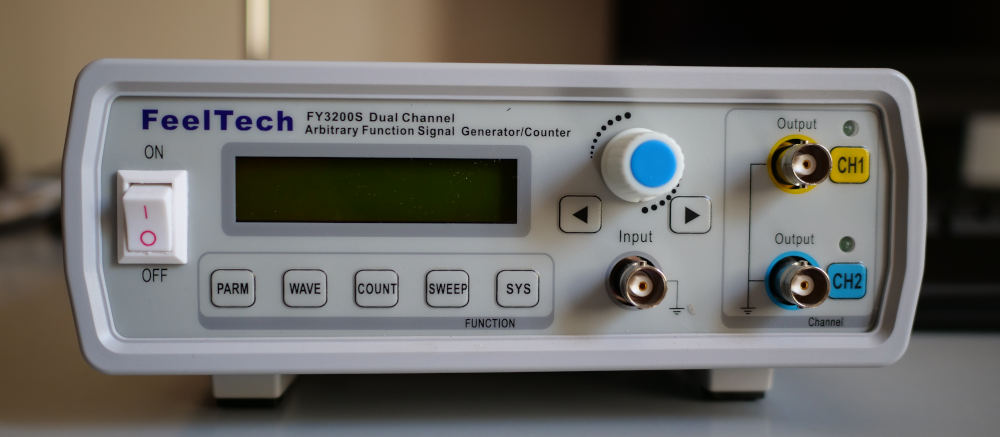

In bassa frequenza per testare le elettroniche sono necessarie sostanzialmente due forme d’onda: quadra e sinusoidale. Oggi si trovano in commercio generatori di funzioni capaci di produrre qualsiasi tipo di segnale a costi ragionevoli. Il generatore a basso costo che ho acquistato ha diverse funzioni. Ovviamente le forme d’onda sono generate digitalmente utilizzando la tecnologia di sintesi digitale diretta (DDS) in un range che va da 1 Hz a 24 Mhz. Il segnale generato ha una risoluzione di 12 bit. E’ un segnale preciso, stabile, con uscita a bassa distorsione (attorno allo 0,5%). Esistono in commercio generatori di funzioni DDS con risoluzione a 16 bit che hanno una distorsione armonica totale molto più bassa (0,004%) dal costo, però, molto più alto. Se vogliamo misurare la distorsione armonica di un finale di potenza o di un preamplificatore conviene affidarci ad un oscillatore a ponte di Wien. Questo tipo di circuito analogico genera un segnale sinusoidale a bassissima distorsione (0,002%) che ben si presta nelle misure del THD di circuiti amplificatori. In rete si trovano diversi schemi facilmente realizzabili con un costo limitato.
