Oscilloscopio – Strumento indispensabile per il tecnico e il progettista

Uno strumento indispensabile sia per il tecnico che per il progettista è l’oscilloscopio. L’oscilloscopio consente di prendere visione di un qualsiasi segnale in uscita da un circuito elettronico ed effettuarne le misure. Senza questo strumento sarebbe impossibile mettere a punto e stabilizzare il progetto di un circuito elettronico e ci si dovrebbe attenere alla realizzazione di circuiti già testati e collaudati. In pratica sarebbe impossibile fare delle modifiche a circuiti esistenti o mettere a punto nuovi progetti. Oggi gli oscilloscopi a tubo catodico di tipo analogico sono stati sostituiti da oscilloscopi digitali che visualizzano il segnale su uno schermo LCD. I moderni oscilloscopi digitali hanno molteplici funzioni a costi minori rispetto i vecchi oscilloscopi analogici. C’è anche da dire che la forma d’onda visualizzata su uno schermo a fosfori da un oscilloscopio analogico è nettamente superiore a qualsiasi schermo digitale che campiona il segnale ad 8 o 12 bit. Per oltre 30 anni per i miei lavori ho utilizzato un oscilloscopio Hitachi a due canali da 20 Mhz fino a che non mi ha abbandonato il cinescopio costringendomi a decidere di prenderne uno digitale. Non volendo spendere molto, inizio a cercare sul web e leggere recensioni e opinioni su diversi modelli che possono soddisfare le mie esigenze. Vorrei anche che il passaggio da un oscilloscopio a tubo catodico, dove la risposta della forma d’onda visualizzata è immediata e senza “gradini”, sia quantomeno accettabile su un oscilloscopio con schermo LCD. Guardando filmati su You Tube sono rimasto colpito dal Siglent SDS 1202X-E. In particolare ho avuto l’impressione che nella visualizzazione di onde sinusoidali, triangolari ecc, a confronto con altri oscilloscopi con schermo di analoga risoluzione o maggiore, la “scalettatura” delle onde fosse appena percettibile. Ovviamente il confronto ha senso se contenuto nella stessa fascia di prezzo. La Siglent nella serie SDS 1000X dichiara di aver implementato una nuova tecnologia definita SPO (Super Phosphor Oscilloscope) che dovrebbe dare maggiore fedeltà e performance al segnale visualizzato.

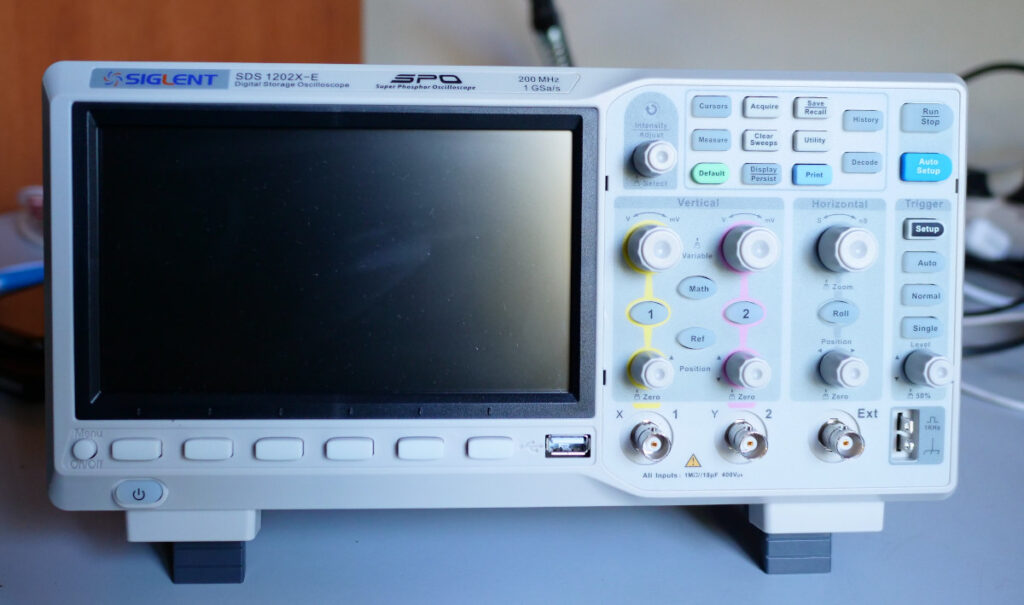

Il Siglent SDS 1202X-E ha numerosissime funzioni e registra record fino a 14 Mpts consentendo uno studio più accurato della forma d’onda rilevata.
Acquistato sul web una volta aperto il pacco l’oscilloscopio si presenta ben costruito con plastiche di buona qualità. I pulsanti e le manopole frontali sono essenziali e ben organizzati. Le manopole e pulsanti non hanno la precisione e robustezza del mio vecchio oscilloscopio ma sono comunque piacevoli al tatto e nell’uso. A corredo ci sono due sonde da 200 Mhz con relativo giravite per la taratura, il manuale di avvio in inglese, il cavo di alimentazione con spina tedesca, un cavo USB e il certificato di calibrazione.
Una volta acceso, la macchina dopo 15 secondi è pronta per l’uso. Per prima cosa ho calibrato le sonde utilizzando l’onda quadra generata dallo stesso oscilloscopio, quindi ho collegato un generatore di forme d’onda e iniziato a testare le varie funzioni . Effettivamente la risposta nella visualizzazione delle forme d’onda è veloce, un rallentamento si nota con l’uso di frequenze basse, direi al di sotto dei 100 Hz. La scalettatura è appena percettibile. Nelle varie configurazioni possibili si può impostare anche la lingua italiana. Per avere corrispondenza con pulsanti, manopole e funzioni ho preferito l’inglese.
La Siglent sul proprio sito ha rilasciato diversi firmaware correggendo diversi bug. L’aggiornamento del firmaware non richiede particolari conoscenze tecniche , basta seguire la documentazione allegata al file.
Il Siglent SDS 1202X-E è un oscilloscopio completo di tutte le funzioni per misurare e progettare circuiti elettronici, munito di porta di rete, 2 porte usb, trigger esterno, decodifica di segnali IIC, SPI, UART, CAN, LIN, funzione FFT, può essere connesso alla rete, al pc. La sensibilità parte da 0,5 mv, dieci volte maggiore del mio vecchio oscilloscopio. Molte funzioni che altri oscilloscopi più costosi danno a pagamento in questo oscilloscopio sono attive di serie. Essendo un 200 Mhz a due canali, i 200 Mhz sicuramente sono eccessivi per l’utilizzo in bassa frequenza ma tra le funzioni ha anche la possibilità di ridurre la banda a 20 Mhz. Funzione utile in alcune misure per ridurre le interferenze captate dalle sonde.
